添加传感器 - Wio Terminal

在本节课程中，您将使用 Wio Terminal 上的光传感器。

硬件

本节课程使用的传感器是一个光传感器，它通过光电二极管将光转换为电信号。这是一个模拟传感器，会发送一个从 0 到 1,023 的整数值，表示相对光量，但不对应任何标准测量单位，例如 lux。

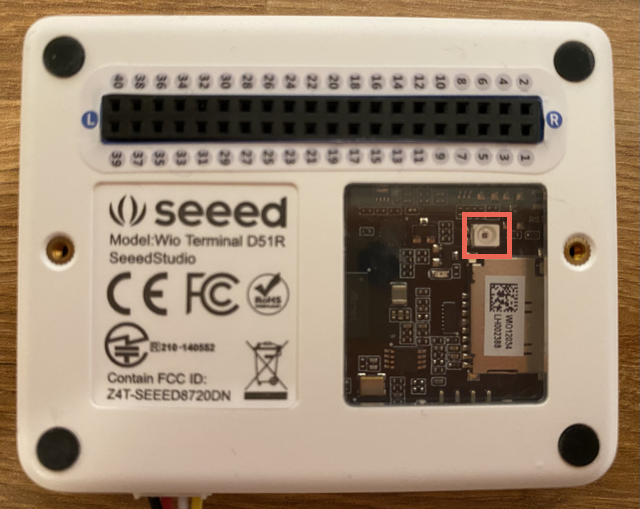

光传感器内置在 Wio Terminal 中，可以通过背面的透明塑料窗口看到。

编程光传感器

现在可以对设备进行编程以使用内置的光传感器。

任务

对设备进行编程。

1. 在 VS Code 中打开您在上一部分任务中创建的夜灯项目。

2. 在 setup 函数的底部添加以下代码行：

   pinMode(WIO_LIGHT, INPUT);

   这行代码配置了用于与传感器硬件通信的引脚。

   WIO_LIGHT 引脚是连接到板载光传感器的 GPIO 引脚编号。该引脚被设置为 INPUT，表示它连接到传感器并将从引脚读取数据。

3. 删除 loop 函数的内容。

4. 在现在空的 loop 函数中添加以下代码：

   int light = analogRead(WIO_LIGHT);
   Serial.print("Light value: ");
   Serial.println(light);

   这段代码从 WIO_LIGHT 引脚读取一个模拟值。它从板载光传感器读取一个 0-1,023 的值。然后，这个值会被发送到串口，您可以在代码运行时通过串行监视器读取它。Serial.print 会写入文本但不带换行符，因此每行都会以 Light value: 开头，并以实际的光值结尾。

5. 在 loop 的末尾添加一个一秒（1,000 毫秒）的短暂延迟，因为光照水平不需要连续检查。延迟可以降低设备的功耗。

   delay(1000);

6. 将 Wio Terminal 重新连接到您的电脑，并像之前一样上传新代码。

7. 连接串行监视器。光值会输出到终端。遮盖或移开 Wio Terminal 背面的光传感器，数值会发生变化。

   > Executing task: platformio device monitor <

   --- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
   --- More details at http://bit.ly/pio-monitor-filters
   --- Miniterm on /dev/cu.usbmodem101  9600,8,N,1 ---
   --- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
   Light value: 4
   Light value: 5
   Light value: 4
   Light value: 158
   Light value: 343
   Light value: 348
   Light value: 344

💁 您可以在 code-sensor/wio-terminal 文件夹中找到这段代码。

😀 成功为您的夜灯程序添加了一个传感器！
