控制继电器 - 树莓派

在本节课程中，您将为树莓派添加一个继电器，除了土壤湿度传感器外，还可以根据土壤湿度水平控制继电器。

硬件

树莓派需要一个继电器。

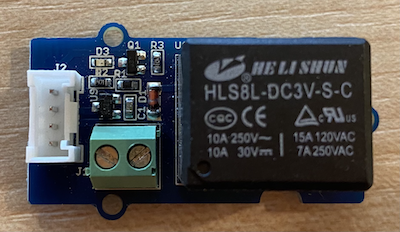

您将使用的继电器是 Grove 继电器，这是一个常开继电器（意味着当没有信号发送到继电器时，输出电路是断开的）。它可以处理高达 250V 和 10A 的输出电路。

这是一个数字执行器，因此需要连接到 Grove Base Hat 上的数字引脚。

连接继电器

Grove 继电器可以连接到树莓派。

任务

连接继电器。

1. 将 Grove 电缆的一端插入继电器上的插座。它只能以一种方式插入。

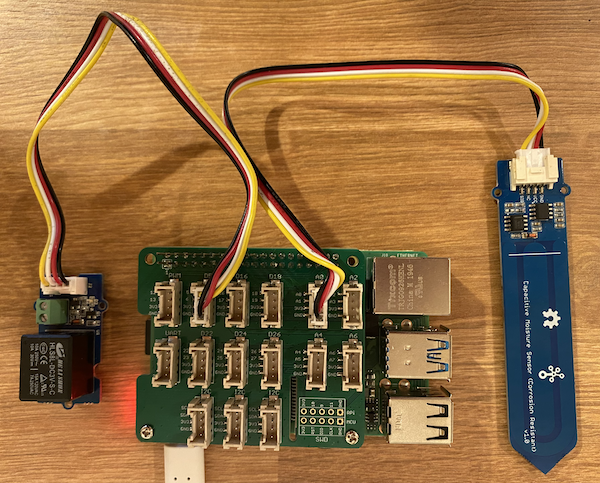

2. 在树莓派断电的情况下，将 Grove 电缆的另一端连接到 Grove Base Hat 上标记为 D5 的数字插座。这个插座位于 GPIO 引脚旁边的一排插座中，从左数第二个。保持土壤湿度传感器连接到 A0 插座。

1. 如果土壤湿度传感器还没有插入土壤，请将其插入土壤中（如果您在上一节课程中已经插入，则无需重复操作）。

编程继电器

现在可以为树莓派编程以使用连接的继电器。

任务

编程设备。

1. 启动树莓派并等待其启动完成。

2. 在 VS Code 中打开上一节课程中的 soil-moisture-sensor 项目（如果尚未打开）。您将在此项目中进行添加。

3. 在现有的导入语句下，向 app.py 文件添加以下代码：

   from grove.grove_relay import GroveRelay

   这条语句从 Grove Python 库中导入 GroveRelay，以便与 Grove 继电器交互。

4. 在 ADC 类的声明下方添加以下代码，以创建一个 GroveRelay 实例：

   relay = GroveRelay(5)

   这将在您连接继电器的数字引脚 D5 上创建一个继电器。

5. 为了测试继电器是否正常工作，在 while True: 循环中添加以下代码：

   relay.on()
   time.sleep(.5)
   relay.off()

   这段代码会打开继电器，等待 0.5 秒，然后关闭继电器。

6. 运行 Python 应用程序。继电器将每 10 秒打开和关闭一次，每次打开和关闭之间有 0.5 秒的延迟。您会听到继电器点击打开然后点击关闭。当继电器打开时，Grove 板上的 LED 会亮起，当继电器关闭时，LED 会熄灭。

根据土壤湿度控制继电器

现在继电器可以正常工作了，可以根据土壤湿度传感器的读数来控制它。

任务

控制继电器。

1. 删除您添加的用于测试继电器的 3 行代码。用以下代码替换它们：

   if soil_moisture > 450:
       print("Soil Moisture is too low, turning relay on.")
       relay.on()
   else:
       print("Soil Moisture is ok, turning relay off.")
       relay.off()

   这段代码会从土壤湿度传感器读取土壤湿度水平。如果湿度值高于 450，则打开继电器；如果低于 450，则关闭继电器。

   💁 请记住，电容式土壤湿度传感器的读数越低，土壤中的湿度越高，反之亦然。

2. 运行 Python 应用程序。您会看到继电器根据土壤湿度水平打开或关闭。尝试在干燥的土壤中测试，然后加水。

   Soil Moisture: 638
   Soil Moisture is too low, turning relay on.
   Soil Moisture: 452
   Soil Moisture is too low, turning relay on.
   Soil Moisture: 347
   Soil Moisture is ok, turning relay off.

💁 您可以在 code-relay/pi 文件夹中找到这段代码。

😀 恭喜！您的土壤湿度传感器成功控制了继电器！
