捕捉音频 - 树莓派 ​

在本节课程中，您将编写代码在树莓派上捕捉音频。音频捕捉将通过一个按钮来控制。

硬件 ​

树莓派需要一个按钮来控制音频捕捉。

您将使用的是一个 Grove 按钮。这是一个数字传感器，可以打开或关闭信号。这些按钮可以配置为在按下时发送高信号，未按下时发送低信号，或者按下时发送低信号，未按下时发送高信号。

如果您使用的是 ReSpeaker 2-Mics Pi HAT 作为麦克风，那么无需连接按钮，因为这个 HAT 已经自带一个按钮。直接跳到下一节。

连接按钮 ​

按钮可以连接到 Grove 基座 HAT。

任务 - 连接按钮 ​

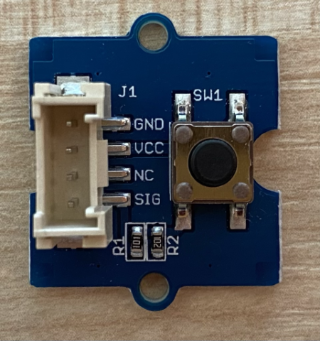

一个 Grove 按钮

  1. 将 Grove 电缆的一端插入按钮模块上的插座。它只能以一种方式插入。

  2. 在树莓派断电的情况下，将 Grove 电缆的另一端连接到 Grove 基座 HAT 上标记为 D5 的数字插座。这个插座位于 GPIO 引脚旁边的一排插座中，从左数第二个。

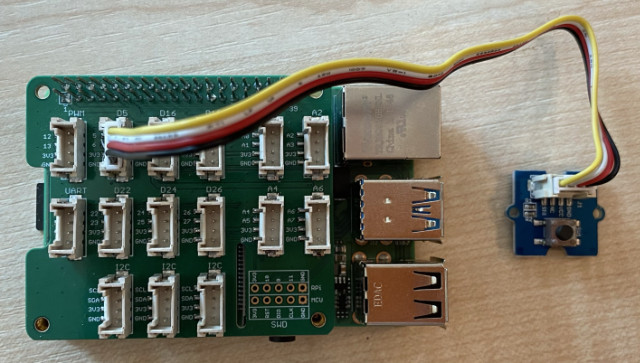

Grove 按钮连接到 D5 插座

捕捉音频 ​

您可以使用 Python 代码从麦克风捕捉音频。

任务 - 捕捉音频 ​

  1. 启动树莓派并等待其启动完成。

  2. 启动 VS Code，可以直接在树莓派上运行，也可以通过 Remote SSH 扩展连接。

  3. PyAudio Pip 包提供了录制和回放音频的功能。此包依赖于一些需要先安装的音频库。在终端中运行以下命令来安装这些库：

    sh
    sudo apt update
sudo apt install libportaudio0 libportaudio2 libportaudiocpp0 portaudio19-dev libasound2-plugins --yes

  4. 安装 PyAudio Pip 包。

    sh
    pip3 install pyaudio

  5. 创建一个名为 smart-timer 的新文件夹，并在此文件夹中添加一个名为 app.py 的文件。

  6. 在文件顶部添加以下导入：

    python
    import io
import pyaudio
import time
import wave

from grove.factory import Factory

    这将导入 pyaudio 模块、一些用于处理 WAV 文件的标准 Python 模块，以及 grove.factory 模块以导入用于创建按钮类的 Factory。

  7. 在此之后，添加代码以创建一个 Grove 按钮。

    如果您使用的是 ReSpeaker 2-Mics Pi HAT，请使用以下代码：

    python
    # The button on the ReSpeaker 2-Mics Pi HAT
button = Factory.getButton("GPIO-LOW", 17)

    这将在端口 D17 上创建一个按钮，该端口连接到 ReSpeaker 2-Mics Pi HAT 上的按钮。此按钮设置为在按下时发送低信号。

    如果您未使用 ReSpeaker 2-Mics Pi HAT，而是使用连接到基座 HAT 的 Grove 按钮，请使用以下代码：

    python
    button = Factory.getButton("GPIO-HIGH", 5)

    这将在端口 D5 上创建一个按钮，该按钮设置为在按下时发送高信号。

  8. 在此之后，创建一个 PyAudio 类的实例来处理音频：

    python
    audio = pyaudio.PyAudio()

  9. 声明麦克风和扬声器的硬件卡号。这将是您在本课程前面通过运行 arecord -l 和 aplay -l 找到的卡号。

    python
    microphone_card_number = <microphone card number>
speaker_card_number = <speaker card number>

    将 <microphone card number> 替换为您的麦克风卡号。

    将 <speaker card number> 替换为您的扬声器卡号，与您在 alsa.conf 文件中设置的卡号相同。

  10. 在此之后，声明用于音频捕捉和回放的采样率。根据您使用的硬件，可能需要更改此值。

    python
    rate = 48000 #48KHz

    如果稍后运行代码时出现采样率错误，请将此值更改为 44100 或 16000。值越高，音质越好。

  11. 在此之后，创建一个名为 capture_audio 的新函数。此函数将用于从麦克风捕捉音频：

    python
    def capture_audio():

  12. 在此函数中，添加以下代码以捕捉音频：

    python
    stream = audio.open(format = pyaudio.paInt16,
                    rate = rate,
                    channels = 1,
                    input_device_index = microphone_card_number,
                    input = True,
                    frames_per_buffer = 4096)

frames = []

while button.is_pressed():
    frames.append(stream.read(4096))

stream.stop_stream()
stream.close()

    此代码使用 PyAudio 对象打开一个音频输入流。该流将以 16KHz 的采样率从麦克风捕捉音频，并以 4096 字节大小的缓冲区捕捉。

    然后代码在 Grove 按钮被按下时循环运行，每次将这些 4096 字节的缓冲区读取到一个数组中。

    💁 您可以在 PyAudio 文档 中了解更多关于传递给 open 方法的选项。

    一旦按钮被释放，流将停止并关闭。

  13. 在此函数的末尾添加以下代码：

    python
    wav_buffer = io.BytesIO()
with wave.open(wav_buffer, 'wb') as wavefile:
    wavefile.setnchannels(1)
    wavefile.setsampwidth(audio.get_sample_size(pyaudio.paInt16))
    wavefile.setframerate(rate)
    wavefile.writeframes(b''.join(frames))
    wav_buffer.seek(0)

return wav_buffer

    此代码创建一个二进制缓冲区，并将所有捕捉到的音频以 WAV 文件 的形式写入其中。这是一种将未压缩音频写入文件的标准方式。然后返回此缓冲区。

  14. 添加以下 play_audio 函数以回放音频缓冲区：

    python
    def play_audio(buffer):
    stream = audio.open(format = pyaudio.paInt16,
                        rate = rate,
                        channels = 1,
                        output_device_index = speaker_card_number,
                        output = True)

    with wave.open(buffer, 'rb') as wf:
        data = wf.readframes(4096)

        while len(data) > 0:
            stream.write(data)
            data = wf.readframes(4096)

        stream.close()

    此函数打开另一个音频流，这次是用于输出 - 播放音频。它使用与输入流相同的设置。缓冲区被作为 WAV 文件打开，并以 4096 字节块的形式写入输出流，从而播放音频。然后关闭流。

  15. 在 capture_audio 函数下方添加以下代码，以循环检测按钮是否被按下。一旦按钮被按下，音频将被捕捉并播放。

    python
    while True:
    while not button.is_pressed():
        time.sleep(.1)

    buffer = capture_audio()
    play_audio(buffer)

  16. 运行代码。按下按钮并对着麦克风说话。完成后释放按钮，您将听到录音。

    在创建 PyAudio 实例时，您可能会看到一些 ALSA 错误。这是由于树莓派上为您未使用的音频设备配置所致。可以忽略这些错误。

    text
    pi@raspberrypi:~/smart-timer $ python3 app.py
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.front
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.rear
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.center_lfe
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.side

    如果您收到以下错误：

    text
    OSError: [Errno -9997] Invalid sample rate

    请将 rate 更改为 44100 或 16000。

💁 您可以在 code-record/pi 文件夹中找到此代码。

😀 您的音频录制程序成功了！
