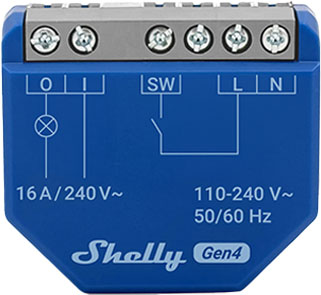

Shelly 1 Gen4 ANZ
设备识别
- 设备名称： Shelly 1 Gen4
- 设备型号： S4SW-001X16EU
- 设备SSID： Shelly1G4-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1028
简要描述
Shelly 1 Gen4 ANZ 是一款小型智能开关，具备无电位触点（干接点），可通过手机、平板电脑、个人电脑或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云家庭自动化服务进行操作。
只要设备连接到路由器并接入互联网，用户即可在任何有网络连接的地方远程访问、控制和监控 Shelly 1 Gen4 ANZ。
它可安装于标准电气墙盒内，适用于电源插座后方、灯开关背后或其他空间有限的位置。
该设备内置网页界面，可用于监控与控制设备，并调整其设置。
设备采用支持多协议的无线 MCU，提供 Zigbee 与蓝牙连接，确保安全通信。
此设备兼容 Matter 协议。
主要功能
- Wi-Fi 连接： 设备可连接至家庭 Wi-Fi 网络，让您通过手机应用或其他兼容设备远程监控湿度和温度数据。
- 与智能家居平台集成： 可与 Google、Alexa、Samsung SmartThings 等主流智能家居平台集成，实现语音控制及自动化功能。
- 本地与云端控制： 可在本地 Wi-Fi 网络中独立工作，也可通过云家庭自动化服务进行远程操控。
- 蓝牙连接： 提供蓝牙及 BLE 网关功能，有助于在设置过程中完成设备配网。
- Zigbee 连接： 支持 Zigbee 配网功能，对设置阶段具有辅助作用。
- 用户友好界面： 提供直观的操作界面，配备复位按钮以支持手动交互。
- 升级处理器： 搭载更先进的处理器，并支持 Zigbee 连接。
- 嵌入式网页界面： 内置网页界面，用于设备监控、控制及参数调整。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n/ax）和蓝牙 5.0 协议，具备指定的室内与室外覆盖范围。
- 干接点输出： 继电器输出不携带来自继电器本身的电压或电流——即为电气隔离状态。这意味着它是无电位或无源的。
- BLE 网关： 作为您的 Shelly BLU 设备与更广泛的 Shelly 生态系统之间的桥梁。它接收蓝牙信号，并将其发送至云端或本地其他非蓝牙设备。
- 物联网设备的 Wi-Fi 范围扩展器： 利用 Wi-Fi 扩展器接收现有 Wi-Fi 信号，增强信号强度后，向更大区域广播增强后的信号。
- 物联网设备的 Zigbee 范围扩展器： 利用 Zigbee 扩展器接收原始 Zigbee 信号，增强信号强度后，向更广范围传输增强后的信号。
- 脚本功能： Shelly 脚本语言功能
- 广泛的第三方集成： 可与第三方家居系统集成，支持文档化的 HTTP API、MQTT(s)、HTTP/HTTPS Web Hooks、UDP 等协议。
- 定时任务： 支持复杂操作的预设时间窗口调度。用户可根据日期、具体时间、星期几、小时、分钟和秒来设定时间区间。
- 虚拟组件： 虚拟动态组件
- KNX net/IP 支持： KNX 集成指南
典型应用场景
- 远程电器控制： 使用手机、平板电脑、电脑或家庭自动化系统远程开启或关闭电器。
- 联网便捷性： 只要设备连接至路由器，即可在任何具备互联网连接的地方访问和控制设备。
- 家庭自动化： 使电力设备实现自动控制，带来更轻松、愉悦的生活体验。
家庭自动化应用场景
照明控制
- 远程控制普通灯具（如 LED、白炽灯、卤素灯）。
- 设置灯光定时或日程（例如：日落时自动开启门廊灯）。
- 与运动传感器（如 Shelly BLU Motion）配合，实现基于人员存在的照明控制。
车库门自动化
- 作为智能触发器，控制车库门的开闭。
- 通过传感器（如使用 Shelly Plus 增强模块）监控门的状态。
- 与语音助手集成，实现免手操作。
风扇或通风系统控制
- 根据湿度传感器（如 Shelly BLU H&T）自动控制浴室或厨房风扇。
- 在特定时间段或根据占用情况启动通风。
电暖器或毛巾架开关
- 控制电热毛巾架或加热器（最大切换电流：16A）。
- 可按计划运行，或通过传感器（如 Shelly BLU H&T）设定温度阈值联动。
商业应用
小型办公室或商铺照明自动化
- 根据营业时间控制不同照明区域。
- 与运动探测器（如 Shelly BLU Motion）结合，实现节能效果。
会议室占用管理
- 根据是否有人使用，自动启用或禁用投影仪等设备。
安防与出入口控制系统
- 远程为送货人员解锁大门或闸门。
- 监控出入口的开启/关闭状态。
工业/公用事业应用场景
设备监控与控制
- 对路由器、调制解调器或网络交换机进行远程重启（断电重启）。
泵或电机控制
- 自动化温室或田地中的灌溉泵（最大切换电流：16A）。
- 远程控制阀门（如使用 Shelly Add-On 机械操纵器）。
主要应用领域
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业（小型办公楼、小型零售店/餐厅/加油站等）
- 政府/市政机构
- 大学/学院
简化内部电路图
设备电气接口
输入端口
- 1 个螺丝端子上的开关/按钮输入：SW
- 1 个螺丝端子上的无电位触点继电器输入：I
- 2 个螺丝端子上的电源输入：N 和 L
输出端口
- 1 个螺丝端子上的无电位触点继电器输出：O
扩展模块接口
- Shelly 专用串行接口
⚠ 警告！ 当设备通电时，扩展模块接口存在高压！
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
- Matter
安全功能
- 过热保护
支持的负载类型
- 阻性负载（白炽灯泡、加热器具）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入
- 1 个（控制）按钮
- 长按 5 秒：启用设备热点及蓝牙连接。
- 长按 10 秒：恢复出厂设置。
- 快速点击 5 次：将设备从默认的 Matter 模式切换至 Zigbee 模式。设备将在 3 分钟内进入配网模式，请按照您的 Zigbee 家居自动化系统的说明完成配对。
- 若错过之前的 3 分钟配网窗口，再次点击 3 次可重新启动 3 分钟的配网模式。
输出
- 单色 LED 指示灯
- 启用热点（AP）且未连接 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接网络：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络：持续亮起
- 云服务已启用但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：持续亮起
- 正在进行空中固件更新（OTA）：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
上述状态列表从设备初始状态开始，优先级由低到高排列。后续状态会覆盖前一状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×16 毫米 / 1.46×1.65×0.63 英寸 |
| 重量 | 26 克 / 0.92 盎司 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积 | 0.5 至 4 毫米² / 20 至 11 AWG（单股、绞合或线鼻端子） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式 | 壁挂式底盒 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 蓝色 |
| 端子颜色 | 灰色（鼠灰色） |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气规格 | |
| 供电电压 | 110–240 V~ |
| 功耗 | < 1 瓦 |
| 是否需要零线 | 否 |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（跳脱特性为 B 或 C，额定电流最大 16 A，最小分断能力 6 kA，能量限制等级 3） |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ |
| 最大开关电流 | 16 A / 240 V~ |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 – 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最多 30 米 / 100 英尺，室外最多 50 米 / 160 英尺 （受当地环境影响） |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 通信范围 | 室内最多 10 米 / 33 英尺，室外最多 30 米 / 100 英尺 （受当地环境影响） |
| Zigbee | |
| 协议 | 802.15.4 |
| 支持中继 | 是 |
| 射频频段 | 2400 至 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最多 100 米 / 328 英尺，室外最多 300 米 / 984 英尺 （受当地环境影响） |
| 微控制器单元 | |
| 处理器 | ESP-Shelly-C68F |
| 闪存容量 | 8 MB |
| 固件功能 | |
| 定时任务数量 | 20 |
| Webhooks（URL 操作） | 20 个，每个可配置最多 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

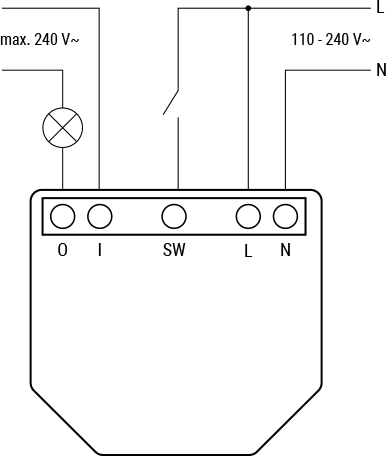

基础接线图
图例说明
| 端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| I | 负载电路输入端子 | L | 火线（110–240 V~） |
| O | 负载电路输出端子 | N | 零线 |
| SW | 开关（控制输出 O）输入端子 | ||
| L | 火线端子（110–240 V~） | ||
| N | 零线端子 |
组件与 API
合规性认证
打印版用户手册
Shelly 1 Gen4 ANZ 打印版用户手册及安全指南
