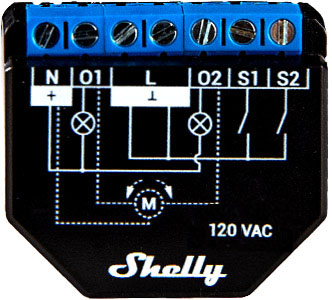

Shelly Plus 2PM UL
设备识别
- 设备名称：Shelly Plus 2PM UL
- 设备型号：SNSW-002P15UL
- 设备SSID：ShellyPlus2PM-XXXXXX
简要描述
Shelly Plus 2PM UL 是一款经过美国保险商实验室（UL）认证的小型双通道智能开关，具备电源测量和盖板控制功能，可通过手机、平板电脑、PC 或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云端家庭自动化服务进行操作。
只要设备连接至 Wi-Fi 路由器并接入互联网，用户即可在任何有网络连接的地方远程访问、控制和监控该设备。
该设备可安装于标准电气墙盒内，或安装在插座后方、开关背后，以及其他空间有限的位置。
Shelly Plus 2PM UL 内置 Web 界面，可用于监控和控制设备，并调整其各项设置。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公楼、小型零售店/餐厅/加油站等）
- 政府/市政机构
- 大学/学院
兼容集成
支持 Amazon Alexa 的功能
- 是
支持 Google Smart Home 的特性
- 是
支持 Samsung SmartThings 的功能
- 是
简化内部原理图
设备电气接口
输入端口
- 两个接线端子上的开关/按钮输入：S1 和 S2
- 三个接线端子上的电源输入：1 N (+) 与 2 L (Ʇ)
输出端口
- 两个带电源测量功能的继电器输出，通过接线端子连接
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口存在高压！
连接方式
- Wi-Fi
- 蓝牙
安全特性
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
- 障碍物检测（盖板模式）
- 安全开关（盖板模式）
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容器组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个（复位）按钮
- 按住 5 秒以启用设备热点及蓝牙连接。
- 按住 10 秒以恢复出厂设置。
输出
- 单色 LED 指示灯
- 启用热点且未连接 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接到无线网络：1 秒亮 / 3 秒灭
- 已连接到 Wi-Fi 网络：持续常亮
- 已启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly Cloud：持续常亮
- 正在进行空中升级（OTA）：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
上述状态按初始设备状态顺序列出，优先级最低。后续状态将覆盖前一状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×16 毫米 / 1.46×1.65×0.63 英寸 |
| 重量 | — |
| 安装方式 | 嵌入式安装 |
| 接线端子最大扭矩 | 0.25 牛·米 / 2.2 磅·英寸 |
| 导线截面积 | 1.0 至 2.5 平方毫米 / 20 至 14 AWG |
| 导线剥线长度 | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 外壳材质 | 塑料 |
| 颜色 | 黑色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气性能 | |
| 供电电压 | 120 VAC，50/60 Hz |
| 功耗 | < 1.4 瓦 |
| 输出电路额定值 | |
| 最大切换电压（交流） | 120 伏 |
| 最大切换电压（直流） | 不适用 |
| 最大切换电流（交流） | 每通道 8 安培，总计 16 安培 |
| 最大切换电流（直流） | 不适用 |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 电压表（交流） | 是 |
| 电流表（交流） | 是 |
| 无线通信 | |
| 射频频段 | 2400 - 2495 兆赫 |
| 最大射频功率 | <20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 有效范围 | 室内最远 30 米 / 100 英尺，室外最远 50 米 / 160 英尺 （具体取决于本地环境） |
| 蓝牙协议 | 4.2 |
| 蓝牙有效范围 | 室内最远 10 米 / 33 英尺，室外最远 30 米 / 100 英尺 （具体取决于本地环境） |
| 微控制器 | |
| 处理器 | ESP32-U4WDH |
| 闪存容量 | 4 兆字节 |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个支持最多 5 个 URL |
| 脚本功能 | 支持 |
| MQTT | 支持 |
| CoAP | 不支持 |
基础接线图

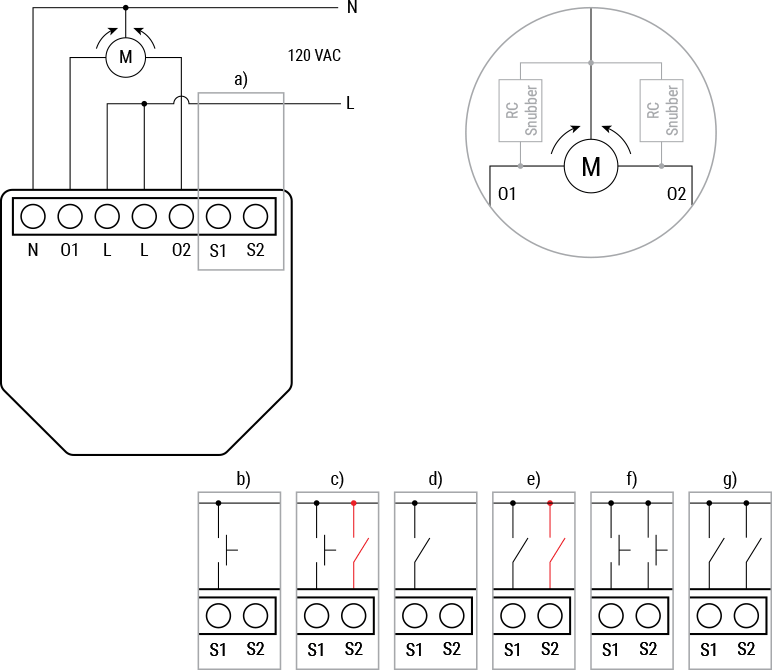

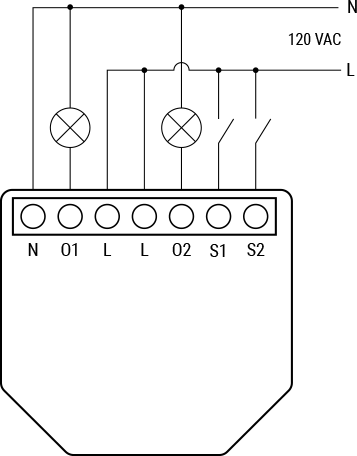

| 双通道开关模式，交流供电 | 盖板模式 |
|---|---|
 |  |
图例说明
| 接线端子 | 描述 | 导线 | 描述 |
|---|---|---|---|
| N | 中性线端子 | N | 中性线 |
| L | 火线（120 VAC）端子 | L | 火线（120 VAC） |
| O1, O2 | 负载电路输出端子 | — | — |
| S1, S2 | 开关输入端子 | — | — |
故障排除
...
Web 界面使用指南
阅读 Shelly Plus 2PM、Plus 2PM UL 的 Web 界面使用指南
